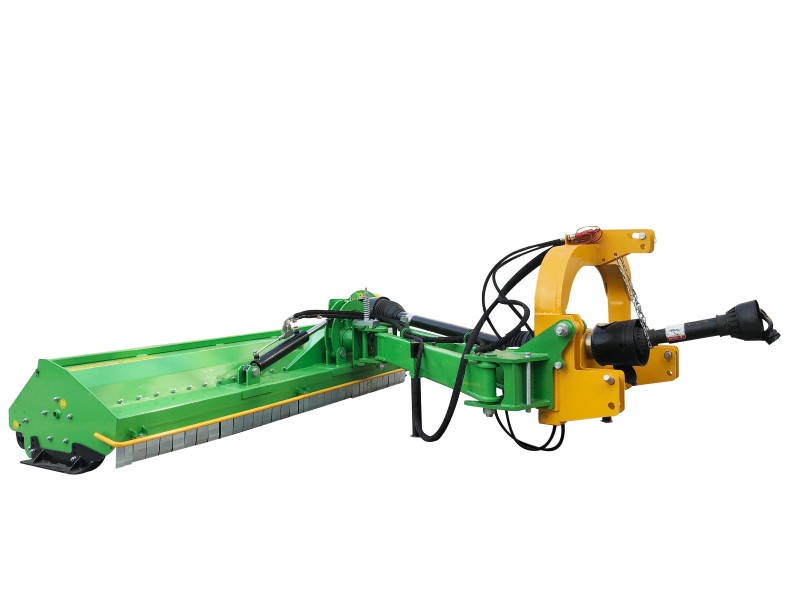

BCRS-Serie

Ersatzteile für Bowell BCRS-Serie
Sie möchten andere hier abgebildete Teile bestellen, die aber nicht in der Tabelle enthalten sind ? Senden Sie eine eMail an info@bowell-tractor.com und wir helfen sofort weiter !

Zum Vergrößern auf die Bilder klicken

5 - Frontschutzbügel für BCRI180	47 - Wellendichtring 50x90x12
5 - Frontschutzbügel für BCRI200	49 - 5 Stk. 1200 g Hammerschlegel
5 - Frontschutzbügel für BCRI220	51 - Rotorwelle für 180cm
6 - Gegenmesser	51 - Rotorwelle für 200cm
9 - Schutzplatte, 72 mm breit, 3 mm dick	51 - Rotorwelle für 220cm
9 - Schutzplatte mit Aussparung, 72 mm breit, 3 mm dick	53 - Lagersitz Rotorwelle rechts
9 - Schutzplatte, 52 mm breit, 3 mm dick	54 - Gleitkufen L+R
9 - Schutzplatte, 40 mm breit, 3 mm dick	57 - Oberer Kupplungsbolzen
11 - Platte zur Aufnahme der Drehachse	58 - Gleitkufen L+R
14 - Aufprallpuffer-Sockel	59 - Antriebsriemen 17x1219
15 - Stift am Aufprallpuffer-Sockel	60 - obere Riemenscheibe
19 - Platte für den Rückprall des Mähwerks	60 - obere Riemenscheibe 1000 U/min
21 - Bolzen am Schwenkarm	61 - untere Riemenscheibe
22 - Gleitlager 115x110x60	61 - untere Riemenscheibe 1000 U/min
23 - Sockel für Drehgelenk	62 - Power Lock 33x80
24 - Gleitlager 44x40x40	63 - Power Lock 40x80
25 - Drehplatte	64 - Riemenabdeckung
26 - Platte	65 - Seitenabdeckung
28 - Federgrundplatte	66 - Halterungen Nachlaufwalze L+R
29 - Feder	67 - Pendelkugellager 2207
30 - Welle für die Feder	68 - Sicherungsring für Bohrung Φ72
31 - Buchse zur Halterung der Feder	73 - Nachlaufwalze für 180cm
33 - Stift an der Drehplatte	73 - Nachlaufwalze für 200cm
34 - Drehplatte 2	73 - Nachlaufwalze für 220cm
37 - Drehzylinder	74 - Halterung Nachlaufwalze L+R
40 - Platte	80 - Zapfwellenabdeckung
41 - Wellendichtring 40x85x12	81 - Getriebehalterung
43 - Lagersitz Rotorwelle links	82 - Getriebe
45 - Schmiernippel M10x1	83 - Getriebehalterung unten
45 - Schmiernippel M6x1	84 - Gleitlager 44x40x50
46 - Gelenklager 2308

3 - Zapfwellenabdeckung	13 - Anschlusseinheit
6 - Lager	14 - Bolzen
7 - Zapfwelle	23 - Arm 1
8 - Anschlussplatte	24 - Arm 2
10 - 3-Punkt-Halterung	25 - Sicherungsstift
11 - Stützfuß	27 - unterer Sicherungsstift
12 - Gummischutz	29 - Oberer Kupplungsbolzen
	30 - unterer Kupplungsstift

1 - Drehzylinder	13 - Adapter 3 am Sicherheitsventil
3 - Adapter	14 - Hydrauliköl-Durchflussgeschwindigkeitsventil
4 - Hohlschraube	15 - Hydraulikleitung Länge: 1000 mm
7 - Hydraulikleitung Länge: 4200 mm	16 - Schwenkzylinder
10 - Sicherheitsventil	17 - Hydraulikleitung Länge: 3000 mm
12 - Hydraulikleitung Länge: 3100 mm	18 - Hydraulikleitung Länge: 2800 mm
