BCRX / BCRXpro

Ersatzteile für Bowell BCRX / BCRXpro -Serie
Sie möchten andere hier abgebildete Teile bestellen, die aber nicht in der Tabelle enthalten sind ? Senden Sie eine eMail an info@bowell-tractor.com und wir helfen sofort weiter !

Zum Vergrößern bitte auf die Zeichnungen klicken

01 - obere Riemenabdeckung	22 - Verlängerungsrohr für Schmiernippel
01 - obere Riemenabdeckung für SPC-Riemen	24 - linke Kufe
05 - Zapfwellenabdeckung	24 - rechte Kufe
06 - BCRX-Getriebe	26 - Bolzen
07 - Getriebeabdeckung	26 - Bolzen
08 - Getriebbasishalterung	27 - Anschlussplatte
08 - Getriebehalterung für SPC-Riemen	29 - Buchse
14 - Platte	30 - Rundmutter M40x1,5
16 - obere Riemenscheibe	31 - Gelitllager 105x100x60
16 - obere Riemenscheibe für SPC-Riemen	32 - Schmiernippel M10x1
17 - Power Lock 40x80	33 - Drehzapfen
17 - Power-Lock 40x80x51 für SPC-Riemen	34 - Sicherungsplatte
18 - untere Riemenscheibe	37 - Bolzen
18 - untere Riemenscheibe für SPC-Riemen	38 - Drehzylinder
19 - Power Lock 45x80	40 - Unterlegscheibe
19 - Power-Lock 45x80x51	41 - Buchse
20 - untere Riemenabdeckung	43 - Sicherungsstange
20 - untere Riemenabdeckung für SPC-Riemen	44 - Bolzen
20 - untere Riemenabdeckung – für 1000 U/min-Konfiguration	45 - Bolzen
20 - untere Riemenabdeckung für SPC-Riemen	47 - Riemen SPB1450La
21 - Platte	47 - Riemen SPC 1570La, 1477Li, > #917000
	48 - Buchse für SPC-Riemen-Power-Lock,45 x 55 x 15 mm

07 - Schutzplatte, 120 mm breit, 200 mm lang	18 - rechter Lagersitz, < # 920500
07 - Schutzplatte, 50 mm breit, 200 mm lang	18 - rechter Lagersitz, > # 920500
07 - Schutzplatte, 35 mm breit, 200 mm lang	19 - 1200 g gehärteter Schlegelhammer
10 - linker Lagersitz, < # 920500	19 - 1300 g gehärteter Schlegelhammer
10 - linker Lagersitz, > # 920500	24 - linker Rollensitz
11 - Öldichtung 55x80x8	24 - Rechter Rollenlagersitz
12 - Wälzlager 22211, < # 920500	25 - Schmiernippel M8x1
12 - Wälzlager 22311, > # 920500	26 - Sphärisches Kugellager 2208
15 - BCRX260-Rotor, > # 920500	27 - Sicherungsring für Bohrung Φ80
15 - BCRX280-Rotor, > # 920500	28 - Öldichtung 50x80x10
15 - BCRX260-Doppel-Rotor, > # 920500	29 - BCRX240-Nachlaufwalze
15 - BCRX280 Doppel-Rotor, > # 920500	29 - BCRX260-Nachlaufwalze
	29 - BCRX280-Nachlaufwalze

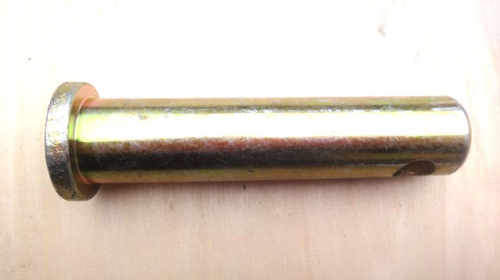

01 - Oberer Kupplungsbolzen	17 - Buchse
04 - BCRX 3-Punkt-Anbauvorrichtung	18 - Bolzen
05 - Bolzen	19 - Anschlussplatte
07 - BCRX-Unterlenkerbolzen	20 - Arm
08 - Stützfuß	21 - Buchse 46x40x40
11 - Platte	22 - Bolzen
12 - Feder	23 - Bolzen
15 - Bolzen	24 - Buchse
16 - Verbindungshalterung	25 - Schwenkzylinder

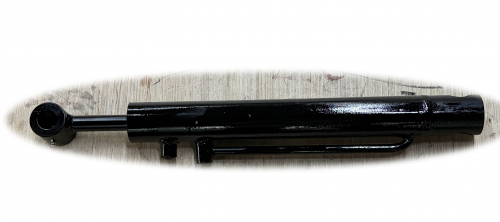

01 - Drehzylinder	11 - Hydraulikschlauch 3 für Drehzylinder, 250 cm
03 - Sicherheitsventil	12 - Hydraulikschlauch 1 für Schwenkzylinder, 260 cm
04 - Hohlschraube G3/8	13 - Hydraulikschlauch 2 für Schwenkzylinder, 310 cm
05 - Adapter	14 - Schwenkzylinder
06 - Hydraulikschlauch 1 für Drehzylinder, 500 cm	15 - Buchse
09 - Hydraulikschlauch 2 für Drehzylinder, 250 cm	16 - Buchse
10 - Drosselventil G3/8	17 - Adapter
