MXZ-Serie
Ersatzteile für Bowell MXZ-Serie
Sie möchten andere hier abgebildete Teile bestellen, die aber nicht in der Tabelle enthalten sind ? Senden Sie eine eMail an info@bowell-tractor.com und wir helfen sofort weiter !
Zum Vergrößern auf das Bild klicken
.jpg)
| 5 - Schmiernippel M10x1 | 52 - Rundmutter M25x1,5 |
| 6A - Halterung Nachlaufwalze L+R | 57 - Schutzblech, 72 mm breit, 2 mm dick |
| 7 - Sicherungsring für Bohrung Φ72 | 60 - Gegenmesser |
| 8 - Gelenklager 2207 | 63A - Kufe L+R |
| 9 - Nachlaufwalze 220cm | 65 - Stützfuß |
| 9 - Nachlaufwalze 240cm | 67 - Riemen BX 17x1219 |
| 12 - Riemenspannplatte | 68 - obere Riemenscheibe |

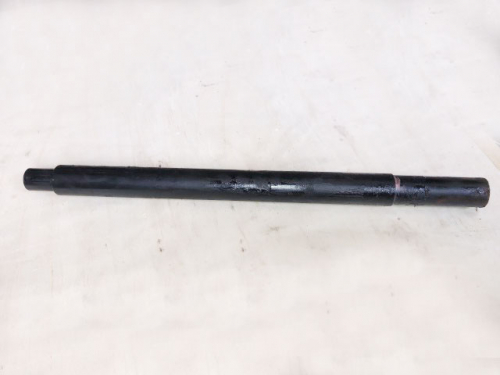

| 13 - obere Antriebswelle < #917625 | 69 - untere Riemenscheibe |
| 13 - obere Antriebswelle > #917626 | 70 - Riemenabdeckung |
| 14 - Sicherungsring für Bohrung Φ80 | 72 - Seitenabdeckung |
| 15 - Gelenklager 2208 | 75 - Platte |
| 16 - Rohr für Antriebswelle < #917625 | 76 - Lagergehäuse am linken Ende der Rotorwelle |
| 16 - Rohr für Antriebswelle > #917626 | 77 - Nylonbuchse |
| 20 - Spindelmanschette | 78 - Wellendichtring 40x85x12 |
| 22 - Getriebe | 79 - Gelenklager 2308 |
| 23 - Zapfwellenabdeckung | 80 - Wellendichtring 50x90x8 |
| 27 - Getriebeunterteil | 81 - Sicherungsring für Bohrung Φ90 |
| 30 - Zinke | 82 - Rotorwelle MXZ220 |
| 32 - MXZ 3-Punkt-Anbauvorrichtung | 82 - Rotorwelle MXZ240 |
| 33 - Schmiernippel M8x1 | 83 - Lagersitz Rotorwelle rechts |
| 34 - oberer Anbaubolzen | 85 - 1500-Gramm-Schlaghammer |
| 36 - unterer Anbaubolzen | 89 - Sicherungsring für Bohrung Φ62 |
| 37 - 3-Punkt-Anbauhalterung | 90 - Platte |
| 41 - Führungsstange | 91 - Wellendichtring 40x80x10 |
| 45A - Hydraulikleitung 1, 1850 mm Φ6 | 92 - Schiebestangenhalterung, > # 910000 |
| 45B - Hydraulikleitung 1, 2430 mm Φ6 | 93 - Schiebestangenhalterung, > # 910000 |
| 48 - Führungsstange | 94 - Wellendichtring 40x70x12 |
| 49 - Hydraulikzylinder | 95 - Wellendichtring 45x70x8 |
33 bis 59 (von insgesamt 59)
